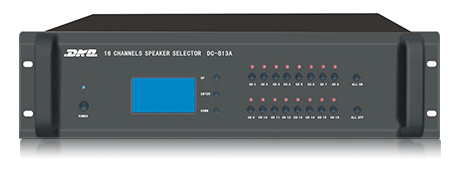

DC-813A十六分区选择器

   产 品 说 明



作用:
实现功能上
DC-813A是一款集单一音乐分区广播、分区寻呼广播和分区报警功能于一体的的分区矩阵器。它前端接功放的输出信号后端输出接扬声器。主要实现三个广播功能:
1、 它可以将功放的输出信号分成16个广播分区,实现广播分区功能,
2、 它可以和DC-810B配合使用,实现分区呼叫的功能,当进行分区呼叫时只有选取的分区播放寻呼音乐,其它分区正常播放背景音乐,不受影响,
3、 还具有报警联动的功能,当有报警信号输入时,可以自动切换报警分区播放报警音,其它分区正常播放背景音乐,不受影响。
设备连接上:
DC-813A有4个背景音乐功放信号接入端和4个紧急音乐(寻呼或报警)功放信号接入端,,每4个分区用1个输入端(1~4、5~8、9~12、13~16)。如果要实现分区寻呼或分区报警功能就要连接寻呼或报警功放,也可以寻呼报警共用一台功放。

功能描述:
1、 可受DC-8000控制,
2、 具有地址编码,按照十进制设置地址,数字直接显示机器地址号直观明了
3、 具有一个128*64液晶显示屏,中文菜单操作,可以编程进行定时开关分区功能;
4、 十六分区开关控制,完全支持本系列功放特有功率叠加功能连接使用;
5、 四路报警音源信号输入(70V/100V音频信号)、四路背景音源输入(70V/100V音频信号);
6、 25针电脑激活接口,低电平报警激活。
7、 具有远程开、关机功能、远程分区控制功能、远程读取设备状态功能、支持程序下载和系统自动校时功能;
8、 分区总控制功率能力可达3KW;
9、 具有短路信号激活开机功能,用于紧急消防广播;

中文性能规格参数表
设备型号
DC-813A
A组 输入
70V/100V,音频(背景)信号“CH1 ~ CH4”
B组 输入
70V/100V,音频(背景)信号“CH5 ~ CH8”
C组 输入
70V/100V,音频(背景)信号“CH9 ~ CH12”
D组 输入
70V/100V,音频(背景)信号“CH13 ~ CH16”
E1组 输入
70V/100V,紧急广播(报警)音频信号“CH1 ~ CH4”
E2组 输入
70V/100V,紧急广播(报警)音频信号“CH4 ~ CH8”
E3组 输入
70V/100V,紧急广播(报警)音频信号“CH9 ~ CH12”
E4组 输入
70V/100V,紧急广播(报警)音频信号“CH13 ~ CH16”
可控制分区数
十六分区(CH1 ~ CH16)
分区输出控制
可手动选择输出背景音频信号或由报警信号激活任意分区输出报警音频信号
受控分区输出容量
音频信号输入总容量:1.5 KW;每对应分区输出最大可承受负载能力1.5 KW;紧急广播(警报)音频信号输入时总容量:1.5 Kw。
通道切换能力
1.5 KW,音频信号
报警信号输入
短路信号 (ALARM IN)
报警信号输出
短路信号 (ALARM OUT)
报警激活信号
短路信号 ACTIVE OUT
功能控制
电源开关键一个,手动选择按键十六个,菜单操作键三个(UP、DOWN、ENTER),一个全开键和一个全关键,联机控制接口1个,短路电源激活口一个,设备地址设置开关一个(1位)
指示灯
电源指示灯POWER, CH1 ~ CH16打开状态指示灯和报警状态指示灯
保护
AC FUSE×0.5A×1
电源线
(3×0.5 mm2)×1.5M (标准)
电源
AC 220V ± 10% 50-60Hz
电源消耗
20~30W
机器尺寸
133(H)×483(W)×390(D) mm
包装箱尺寸
185(H)×520(W)×455(D) mm
净重
9.9Kg
毛重
11.1Kg
