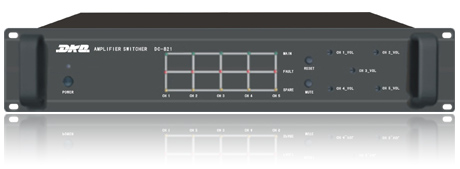

DC-821主备功放切换器

   产 品 说 明



作用:
DC-821是一款进行系统备份的设备切换器,可以实现多对一的备份功能,可接5台主功放1台备用功放,当主功放发生故障时,可以自动切换到备用功放,保证系统的正常工作。

功能描述:
1、 可受DC-8000控制
2、 采用地址模块,按照十进制设置地址,数字直接显示机器地址号直观明了
3、 可接5台主功放、1台备用功放;
4、 通道切换能力大:150V/20A,音频信号;
5、 各输入通道音量独立调节;
6、 具有全自动检测每一台主功放是否发生故障的功能,并能将最先一台发生故障的主功放切换至备用功放,当有多于一台主功放发生故障时,只有首先发生故障的一台主功放可以切换至备用功放,其余故障机只显示故障指示灯和声音告警,不作切换动作,且重新启动本机复位键或电源前切换状态一直保持不变;
7、 具有远程开、关机和远程故障状态检测功能;
8、 具有短路信号激活开机功能;

中文性能规格参数表
设备型号
DC-821
主通道组数
5组(CH1 ~ CH5)
备用通道
1个
通道切换能力
150V/20A,音频信号
信号输入口参数
0.775V (0 dB), 10k ohms(Ω),不平衡
信号输出口参数
0.775V (0 dB), 10k ohms(Ω),不平衡 注:音量调至最大时
输入检测阀值
50mV,检测时间常数20mS
输出检测阀值
100mV,检测时间常数20mS
巡回检测周期
20mS,巡回检测30次
信号输入口
In PUT(CH1 ~ CH5)
环接信号输出口
OUT PUT(CH1 ~ CH5)
联接主功放输入口
INPUT(CH1 ~ CH5)
联接备用功放输入口
OUTPUT(SPARE)
联接主功放输出口
MAIN AMPLIFIER(CH1 ~ CH5)
联接备用功放输出口
SPARE AMPLIFIER
扬声器接口
SPEAKER OUTPUT(CH1 ~ CH5)
功能控制
电源开关键一个,复位键一个,警音键一个,音量调节五个,设备地址设置开关一个(2位),联机控制接口1个,短路电源激活口一个
指示灯
POWER, CH1 ~ CH5正常工作指示灯,CH1 ~ CH5故障状态指示灯,CH1 ~ CH5切换状态指示灯
保护
AC FUSE×0.5A×1
电源线
(3×0.5mm2)×1.5M (标准)
电源
AC 220V ± 10% 50-60Hz
电源消耗
20~25W
机器尺寸
89(H)×483(W)×350(D) mm
包装箱尺寸
145(H)×520(W)×435(D) mm
净重
6.9kg
毛重
8.1kg
